Как подключить ксенон

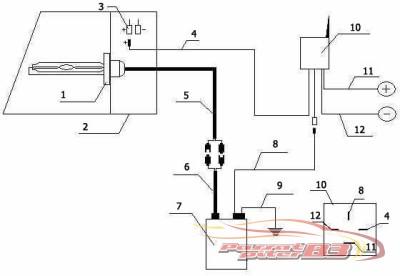

- Ксеноновая лампа
- Фара
- Плюсовая клемма штатной лампы
- Сигнальный провод от плюсовая клемма штатной лампы до реле
- Силовой провод от блок розжига к разъемам
- Силовой провод от ксеноновая лампа к разъемам
- блок розжига (балласт)
- Силовой провод “+” питающий от реле блок розжига
- Масса “-” блок розжига
- Реле
- Плюсовой провод “ + ” от реле на плюсовую ” + ” клемму аккумулятора
- Минусовой провод ” - ” от реле на минусовую ” - ” клемму аккумулятора
Установить ксенон своими силами не сложно. Если у вас машина новая то достаточно комплект ксенона подсоединить к штатным клеммам питающих галогеновую лампочку, без использования реле.
Рассмотрим варианты отечественного автомобиле строения и подержанные иномарки, где для безопасной и устойчивой работы ксенона придется использовать четырех контактное реле.
Вставьте ксеноновую лампу ” 1 ” в фару “ 2 “ и закрепите штатным крепежом. Найдите место под установку блок розжига “ 7 ” и установите.
Соедините между собой провода “ 5 “ и “ 6 ”. Возьмите четырех контактное реле и подсоедините провод “ 11 “ на плюсовую клемму аккумулятора, а “ 12 “ минусовую клемму акб. Возьмите провод “ 8 “ и подсоедините его к блок розжига. Провод “ 9 “ подсоедините на массу автомобиля (обязательно убедитесь что контакт хороший). И последний сигнальный провод “ 3 “ от реле подсоедините к плюсовая клемма штатной лампы, а минусовая клемма не используется.
Данная схема подходит ко всем комплектам кроме биксенона H4
